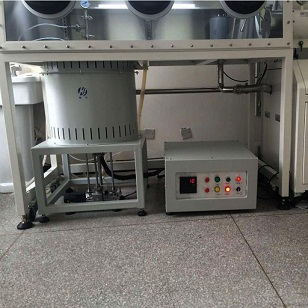

手套箱对接加热炉系统

手套箱技术参数

高温炉技术参数：

特点：

密闭循环
手套箱内的惰性气体经循环风机和净化器密闭循环，不断地除水除氧
自动控制再生
除水除氧材料可以再生，再生过程由程序控制
自动清洗
手套箱内的气氛置换通过自动控制的清洗阀门完成
箱体压力控制
手套箱内压力通过PLC自动控制, 工作压力+/- 10mbar内可以自由设定，超出+/- 12mbar系统自动保护
真空泵自动控制
真空泵要求在系统需要时自动开启

特点：

1.HGL-1700真空管式炉以1700型优质硅钼棒为加热元件

2.采用双层壳体结构和智能化程序控温系统，可控硅控制，

3.炉膛采用进口氧化铝多晶体纤维材料，

4.双层炉壳间配有风冷系统，能保证外壳的温一直在常温状态下；

5.可选配真空装置，可以通气氛抽真空。超温报警并断电，漏电保护，操作安全可靠。

7.通过法兰密封直接与手套套箱连接；

8.高温炉真空系统与进气系统式独立的系统，与手套箱互不干涉。

9.温度，尺寸等可以定制。

主要参数：

水氧指标：小于1 ppm；

 技术指标：

a）手套箱箱体

1.箱体：

材料：304 不锈钢，厚度 3mm；

内表面：不锈钢拉丝处理；

外表面：喷漆，白色；

内部尺寸：长度： 1220mm；深度：750mm；

高度： 900mm；

2.可扩展式，箱体底部配有支架，旋转脚轮，

可微调水平。

3.前窗：倾斜的视窗，透明钢化安全玻璃，厚度

8 mm。

4..手套口：材料为聚甲醛，O型圈密封。

5..手套： 丁基橡胶材质，厚度0.4mm，口径为

220mm，长度800mm。

6..过滤器：规格0.3 微米，1个气体入口和1个

气体出口。

7..搁物架：不锈钢材料，内置2层。

8..箱体照明：LED灯，安装在每块玻璃窗前上

方。

9..接口：备用接口4个， DN 40 KF，需要增加

接口，可另外注明，

电源接口1 个（220V、1KW）。

b) 大过渡舱

1.过渡舱

尺寸：直径 360mm，长度 600mm；

材料：304不锈钢；

表面：内表面为拉丝处理，外表面喷漆（白色）；

c）小过渡舱

过渡舱

尺寸：直径 150mm，长度300mm，进入手套箱部分长度100 mm；

材料：304 不锈钢；

表面：内表面为拉丝处理，外表面喷漆（白色）；

d）气体净化循环系统

1.除水，除氧

2.容器材料：304不锈钢 (US)

3.净化材料：铜触媒：5kg ，分子筛：5 kg

4.水氧指标：小于1ppm

5.循环能力：集成风机流量90m3/h, 加装变频

6.再生, PLC 自动控制再生过程

7.再生气体：工作气体与氢气混合气体，(氢气5-10%)

e)真空系统控制情况

真空泵，可手动或通过PLC启动，流量8m3/h，

可对过渡舱抽真空，并保持箱体压力平衡，

真空泵极限真空度≤2x10-1pa

主要参数：

炉膛

进口高纯氧化铝多晶纤维固化炉膛，保温性能好。

炉管尺寸

Φ60φ80*/600mm

加热元件

1700型优质硅钼棒

测温元件

B型热电偶

控温方式

温度控制系统采用人工智能调节技术，具有PID调节、自整定功能，并可编制50段升降温程序

密封方式

不锈钢KF快速水冷法兰挤压密封

可选真空度

≤50Pa（标配机械泵+指针压力表）

≤10Pa（高配机械泵+数显压力表）

≤0.005Pa（分子泵系统）

工作温度

1650

最高温度

1700℃(短期使用，＜2h)

控温精度

±1℃

恒温区长度

（可定制）

150mm（正负5度）

最快升温速度

15℃/min

推荐升温速度

≤10℃/min

降温温速率

5oC / min ( T< 1600oC ); 2oC / min ( T>1600oC )

额定功率

8KW

工作电源

AC380V    50HZ/60HZ

与手套箱连接

法兰连接

升降装置

自带升降装置，jo密封

主要用途：

物理化学研究

粉末冶金

原子核技术

特种焊接

催化剂研究

OLED和PLED研究

锂离子电池研发生产

医药行业

材料处理

特种灯研发及生产

精细化工

金属有机

聚合材料

可选配件：

冷水机、供混气系统，低、中、

高真空系统，各种刚玉坩埚，刚玉管。

设备外形尺寸约为：长 2000mm   宽800mm 高1900mm

        设备总重量约为380~450kg
