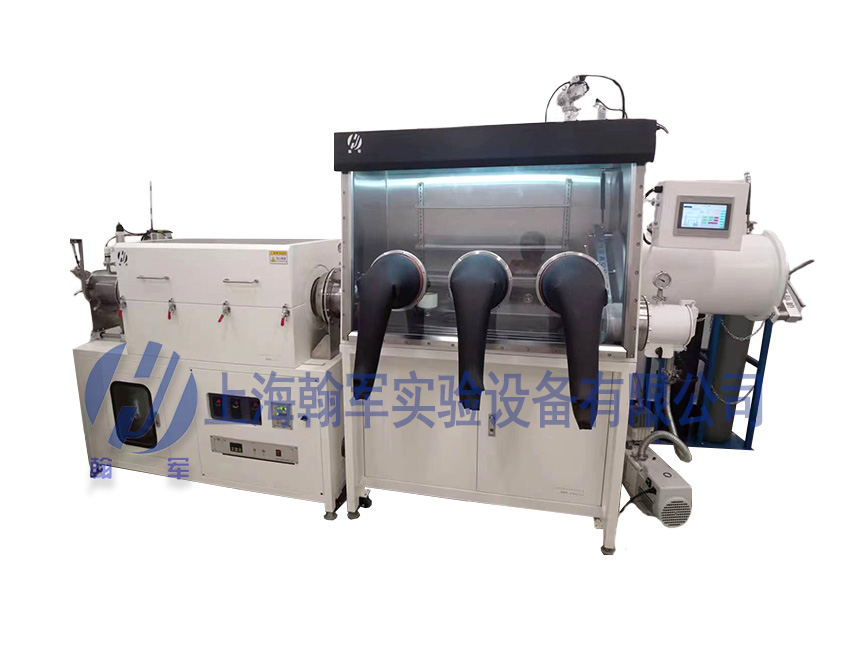

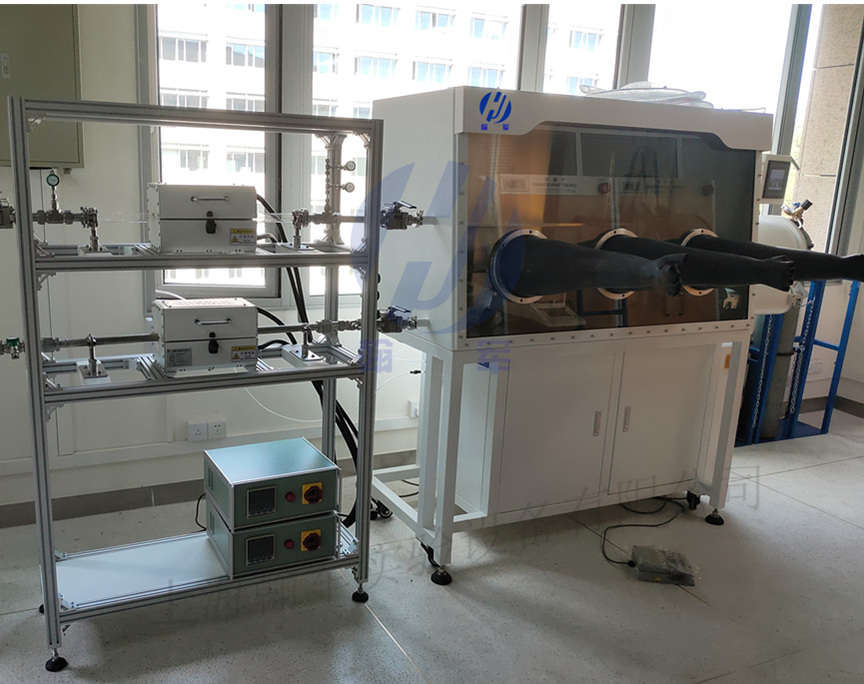

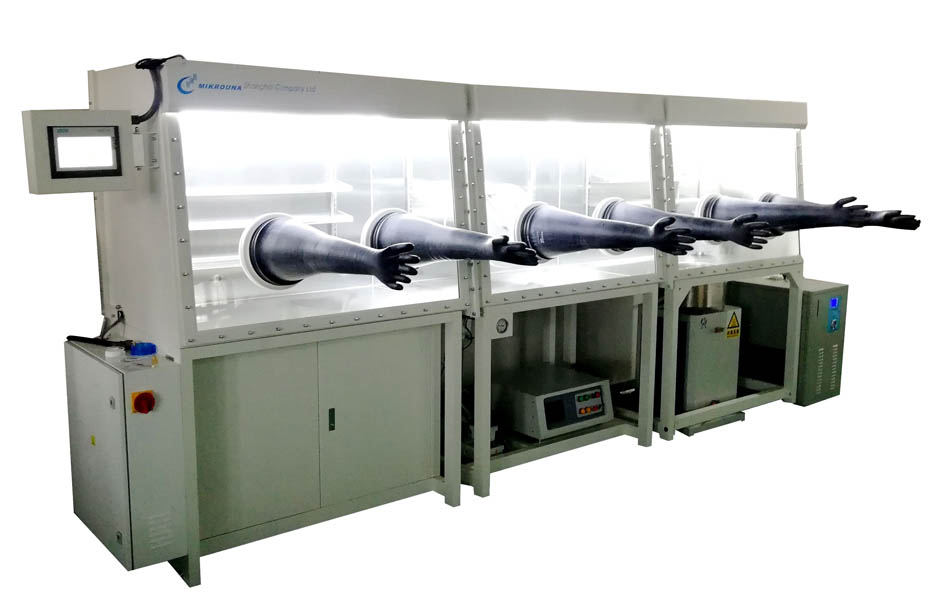

手套箱对接加热炉系统

水氧指标：小于1 ppm；

2.1.手套箱技术指标：

1）手套箱箱体

l 箱体：

材料：304 不锈钢，厚度 3mm

内表面：不锈钢拉丝处理

外表面： 喷漆，白色

内部尺寸：  长度： 3600mm；深度：750mm；高度： 900mm

（左边带高温烧结加热炉法兰接口）

l 支架：高度900MM（原尺寸800加高100MM）

l 前窗： 倾斜的视窗，透明钢化安全玻璃，厚度8 mm

l 手套口：材料为聚甲醛，O型圈密封 ，自润滑性能好，易于维护

l 手套：  丁基橡胶，直径 8”，长度32”

l 过滤器 ： 规格 0.3 微米，1个气体入口和1个气体出口

l 搁物架： 不锈钢材料，内置2层

l 箱体照明：LED灯，安装在每块玻璃窗前上方

l 接口：备用接口8个， DN 40 KF，需要增加接口，可另外注明，

                       电源接口 1 个 （220V）

2) 大过渡舱(背部，中间过渡仓的位置）

l 过渡舱

尺寸：直径 360mm，长度 600mm

材料：304不锈钢

表面：内表面为拉丝处理，外表面喷漆（白色）

附件

滑动托盘：304不锈钢

舱门：双门，阳极氧化铝材料，厚度 10mm，竖直操作，带提升机构

压力表：模拟显示

l 控制

电磁阀触摸屏自动操作

4）净化循环系统

l 净化柱

功能：气体密闭，除水、除氧

容器材料：304不锈钢

净化材料：铜触媒： 5kg，分子筛： 5kg

净化能力：除氧：60L，除水：2Kg

水氧指标：小于1ppm

l 循环系统

工作气体：氮气、氩气

循环能力：集成风机流量90m³/h，加装变频

l 再生

操作：PLC自动控制再生过程

再生气体：工作气体与氢气混合气体，(氢气5-10%)

l 真空泵

规格：8m³ /h，旋片泵，带油雾过滤器 ，气振控制

l 阀门

主阀：DN 40 KF ，电气动角阀

控制阀：电磁集成阀 (不锈钢集成阀座，单柱为六个阀集成)， 减少和优化了系统管路

布置，减少了漏点，简化了检漏环节，使设备稳定可靠。

5）控制系统：

l 功能：包括自诊断、断电自启动特性，具有压力控制和自适应功能；自动控制、循环控制、密码保护；单元控制采用西门子PLC触摸屏。

l 压力控制： 控制箱体、过渡舱的压力，箱体工作压力+/- 10mbar内可以自由设定，超出+/- 12mbar系统自动保护；

l 脚踏板：   控制箱体压力，方便操作升压和降压

6）显示系统：采用西门子PLC 触摸屏smart700，显示运行状态，箱体压力、系统记录等

7）真空系统控制情况

真空泵，可手动或通过PLC启动，流量8m³ /h，可对过渡舱抽真空，并保持箱体压力平衡，真空泵极限真空度≤2x10^-1pa

8）手套箱配件

l 水分析仪

测量范围：0～500ppm

应用范围广，尤其对于锂电制造及金属有机等用户，水探头可以通过清洗再生程序恢复初始状态，可重复使用，避免了一次污染即报废的问题，后续维护成本低。

l 氧分析仪

测量范围： 0～1000ppm

采用Z_rO₂传感器，避免了燃料电池（电化学电池）寿命短，不能暴露在空气中的问题。

l 有机溶剂吸附器

尺寸：直径136mm，高度256mm，填充2kg活性炭，循环气体可首先通过吸附器，吸附挥发的有机溶剂气氛。可快速更换吸附材料，并且不破坏高纯气氛。
