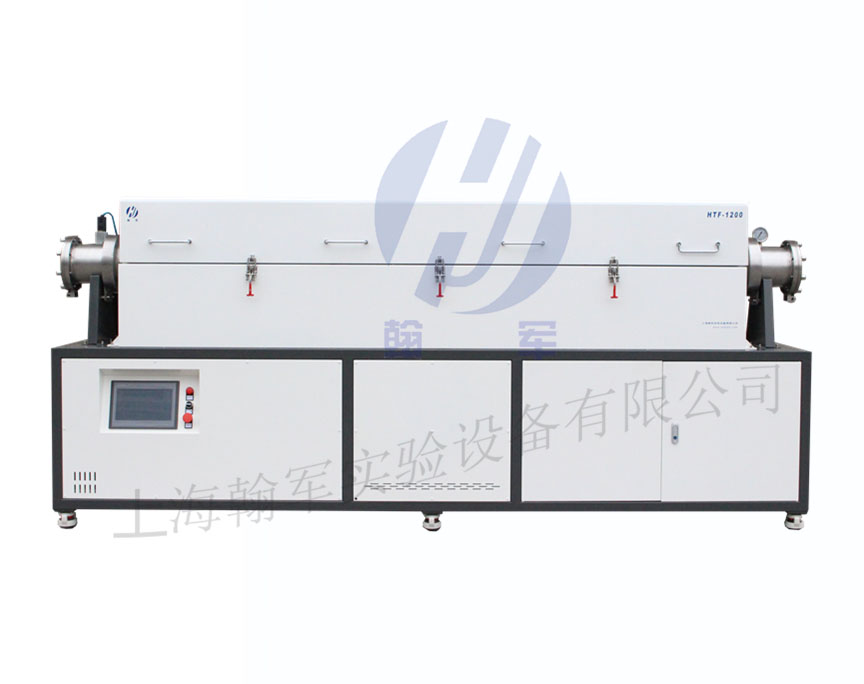

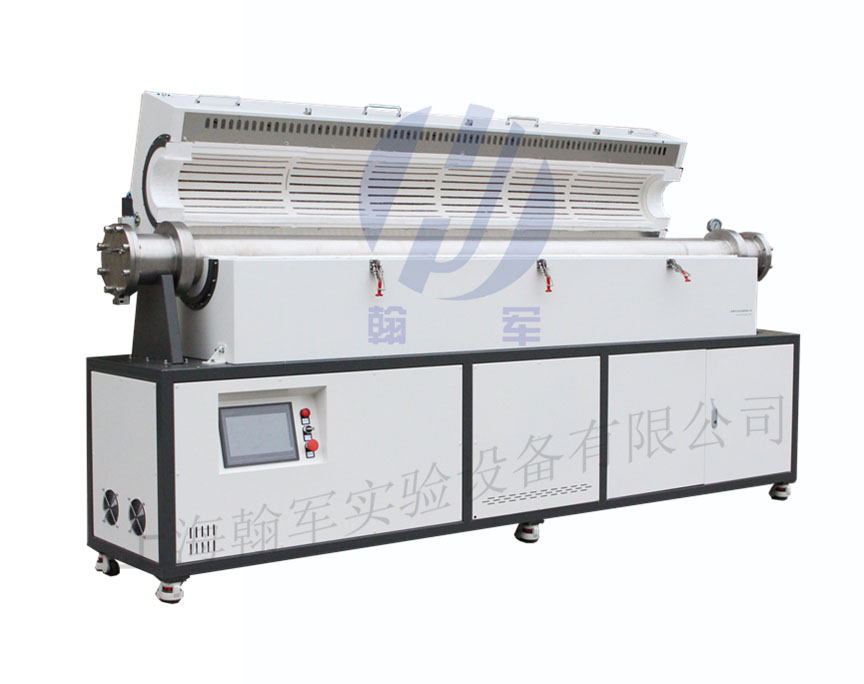

管式炉

温控系统

HTF-1200M

控温方式

温度控制系统采用人工智能调节技术，具有PID调节、自整定功能，30段升降温程序，六温控，PLC显示，具有记录功能。

加热元件

进口电阻丝

保温材料

进口保温材料，氧化铝多晶体纤维板

工作电源

AC380V 50HZ/60HZ

额定功率

21kw

炉膛尺寸

Φ220×2500mm

工作温度

≤1150℃

最高温度

1200℃

恒温长度

≥ 2000mm，±5℃

控温精度

±1℃，N型热电偶

升温速率

10～15℃/min

反应釜HF-310S

材质

310S无缝不锈钢管

尺寸

Φ168×3000mm壁厚5mm

管内真空度

<10pa

反应釜与法兰连接处设计水冷机构，防止高温对密封圈的损坏。

反应管内部防止金属隔热层，有效保护管内温度均匀性。

法兰描述

1.
材质：304

不锈钢

2. 采用挤压方

式密封

3. 密封圈的材质为：氟胶圈（耐温0-300℃）

4. 此处采用铰链连接，

拆卸方便，打开式不用

将整体密封法兰从管子

上去下；

5. 所有接头采用KF

连接方式，方便拆卸。

真空系统

VRD-30

技术参数：

空气相对湿度≤85%，

工作电电压：

380V±10%  50～60HZ

功率：1.1千瓦

抽气速率：8.3L/s

极限真空：4×10^-2Pa

实验真空度：1.0×10^-1Pa

容油量：1.3～2.0L

进气口口径：KF25

排气口口径：KF25

转速：1450rpm

噪音：50dB

重量:43kg

真空泵放置在滑动支架连接柜里，用波纹管连接。

真空计

型号：PG800

测量范围：1×10^-2～1×10⁵Pa

测量精度：1×10^-2～1×10^-1Pa   ±20%的读数

           1×10^-1～1×10⁴Pa ±10%的读数

 1×10⁴～1×10⁵Pa   ±20%的读数

 重复性：    ±2%

 通讯参数：通讯速率：9600/19200/38400bps

 从机地址：00-98

 电压输出：满量程5V或10V可选

设定点输出类型：固态继电器

安装方向：任意无限制

电源电压：18～30VDC

电源功率：1.2W(开机时2W)

外接插座：Dsub-9英制螺丝

外型尺寸（含规管）：48×30×68(83)mm

进气系统

HF-I

连接头类型：双卡套不锈钢接头。

标准量程（N₂标定)：1000sccm；

准确度：±1.5%

线性：±0.5～1.5%

重复精度：±0.2%

响应时间：气特性：1～4Sec，电特性：10Sec

工作压差范围：0.1～0.5MPa

最大压力：3MPa

接口：Φ6，1/4''

显示：4位数字显示

工作环境温度:5～45高纯气体

内外双抛不锈钢管：Φ6

截止阀：Φ6

水冷系统

HC-1200

功率：0.18 kw，

外形尺寸：

470×260×16；

水箱容积(L)：18

循环流量(L/min):60

最大循环压力(Bar):0.098。
